光伏逆变器绝缘阻抗测试

在光伏发电系统中，光伏逆变器作为连接直流侧（光伏组件）与交流侧（电网或负载）的核心设备，其可靠性直接关系到整个电站的发电效率、运行安全与寿命。而在众多安全检测项目中，绝缘阻抗测试（Insulation Resistance Test）因其对人身安全和系统稳定性的关键作用，被列为逆变器出厂、安装及运维阶段的必检项目。

那么，什么是绝缘阻抗测试？为何它如此重要？又该如何正确执行？本文为您深度解析。

一、什么是绝缘阻抗测试？

绝缘阻抗测试，是指在光伏逆变器的直流输入端对地（PE）之间施加一个规定的直流测试电压（通常为1000V DC），测量其绝缘电阻值，以评估直流回路与大地之间的电气隔离能力。

核心目的：防止因绝缘失效导致漏电流过大、设备外壳带电、电弧起火，甚至危及运维人员生命安全。

根据国际电工委员会（IEC）及中国国家标准要求，光伏系统在启动前必须确认直流侧对地绝缘阻抗满足最低限值，否则逆变器应禁止并网。

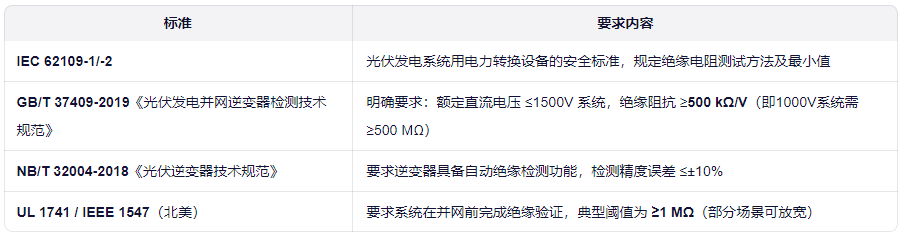

二、核心标准与限值要求

三、测试方式：两种主要模式

1. 人工离线测试（安装/维护阶段）

• 使用绝缘电阻测试仪（兆欧表）直接测量直流正极对地、负极对地的绝缘电阻；

• 需断开逆变器与组件、电网的连接；

• 适用于初次投运验收或故障排查。

2. 逆变器自动在线监测（运行阶段）

• 逆变器内置绝缘监测电路（IMD），通过注入微小测试信号实时计算绝缘阻抗；

• 无需停机，可连续监控；

• 当阻抗低于设定阈值时，触发“绝缘故障”告警并停止并网。

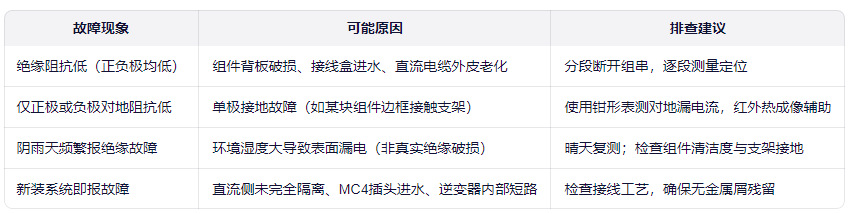

四、常见绝缘故障原因与排查
